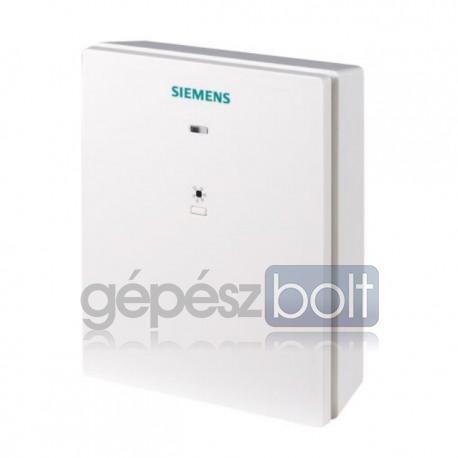

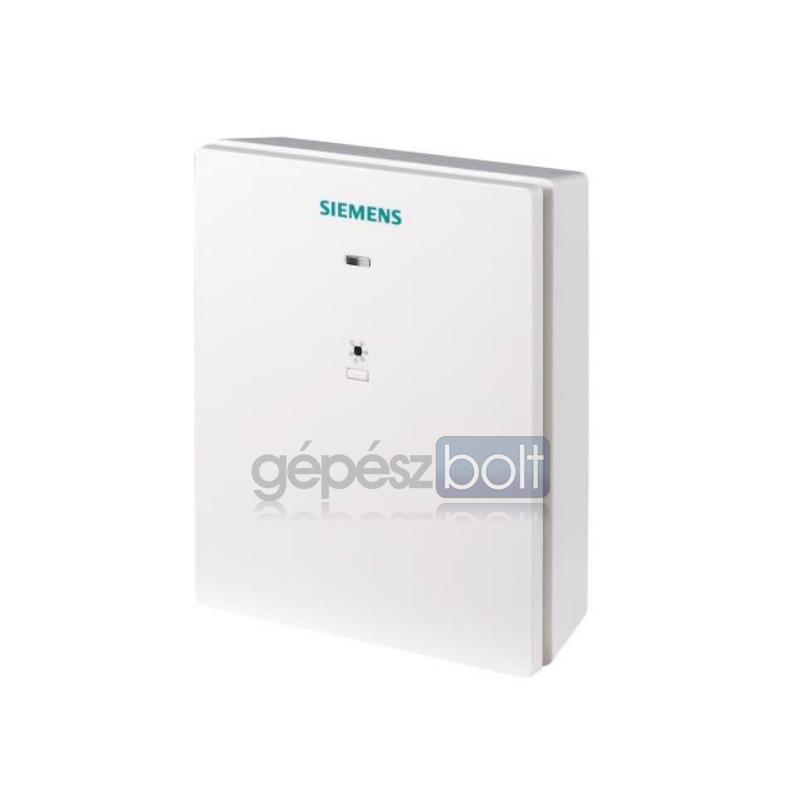

Siemens RCR114.1 vezeték nélküli vevő egység RDS110.R okostermosztáthoz

RCR114.1

  • Vezeték nélküli vevő egység RDS110.R okostermosztáthoz
  • AC 230 V Hálózati tápfeszültség

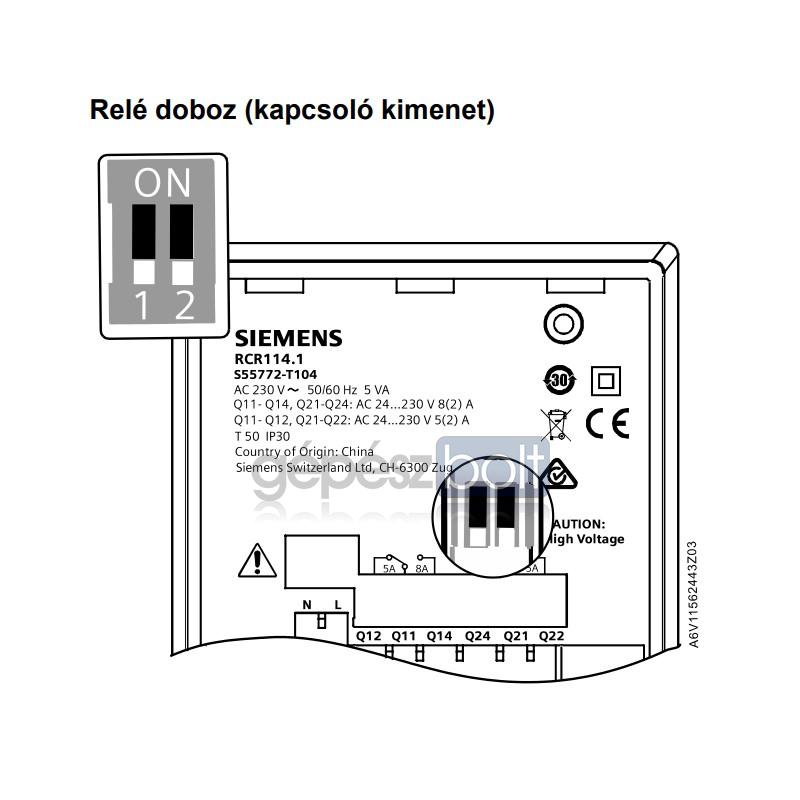

  • Konfigurálható DIP kapcsolók használatával
  • RDS110.R-rel való kommunikáció „Thread“ hálózaton keresztül
  • Online firmware frissítés „Thread“ hálózaton keresztül

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 1 darab

16 990 Ft

Leírás

Használat:
Az RCR114.1 egy router-kapcsolódású vég készülékként (REED) működik az RDS110.R. által létrehozott hálózatban.

Szerelés:

  • A készülék a fal felületre történő szerelésre van kialakítva.
  • Az elektromos csatlakozókat megfelelően le kell fedni szerelésnél.

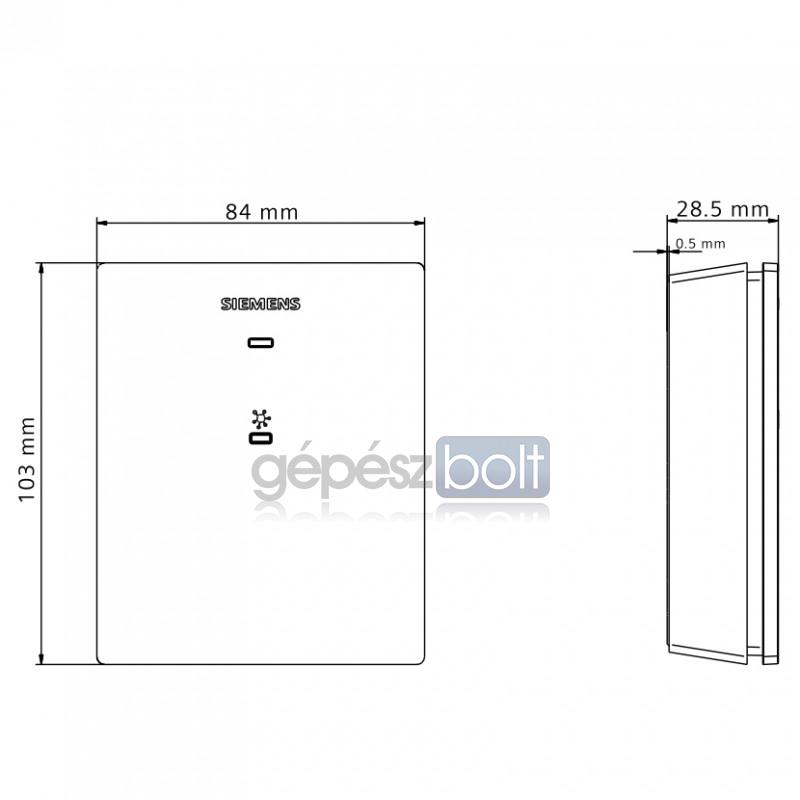

  • Hagyni kell megfelelő szabad helyet a szellőzés biztosítására (lásd köv. kép).
  • A közvetlen szolár sugárzást kerülni kell.
  • Az engedélyezett környezeti előírásokat be kell tartani.
  • A vevőt az RDS110.R közelébe kell szerelni. A kommunikációs tartomány épületben tipikusan 60 m akadályok nélkül. A kapcsolatot a falak, padlók, vezeték nélküli interferenciák és más tényezők zavarhatják, és csökkenthetik a jel erősségét.
  • A felszerelés helyét a legjobb jelkapcsolat szerint kell kiválasztani. A vevő egység felszerelésekor, az alábbiakat kell betartani: – Ne szereljék egy vezérlő dobozra – Ne szereljék fém felületre – Ne szereljék 2.4 GHz vezeték nélküli eszközök közelébe (mint pl. PC, WiFi router, mikrohullámú sütő, stb.) – Ne szereljék nagy árnyékolású épületszerkezeti elemek közelébe, mint pl. nagy fémtartalmú szerkezeti elemek, villamos elosztószekrény, stb.

Bekötés:

  • Az AC 230 V hálózati tápfeszültség fázis vezetékének rendelkeznie kell egy 10 A-nál nem nagyobb külső megszakítóval.
  • A vezetékeknek, a védelemnek és a földelésnek meg kell felelnie az előírásoknak.
  • Az alkalmazott vezeték keresztmetszeteknek meg kell felelnie az előírások szerint az áramerősségnek és alkalmazott túláram védelemnek.
  • A tápfeszültséget meg kell szűntetni a készülék leszerelése előtt.
  • A vezetékezés/bekötés megkezdése előtt meg kell bizonyosodni arról, hogy a tápfeszültség le van kapcsolva.

Rádiós készülékek direktívája:
A készülék harmonizált frekvenciát használ Európában, és megfelel a Rádiós Készülékek Direktívájának (2014/53/EU, korábban 1999/5/EC).

Műszaki adatok:

  • Működtető feszültség: AC 230 V (+10/-15%)
  • Frekvencia: 48…63 Hz
  • Teljesítmény felvétel: 5 VA
  • Frekvencia csomag: 2.4…2.4835 GHz
  • Maximális rádió-frekvencia teljesítmény: 15 dBm
  • Thread szabvány: IEEE 802.15.4
  • Thread csatorna: 11-26
  • Biztonsági osztály EN60730-szerint: II-es osztály
  • Burkolat védettsége EN 60529-szerint: IP30


További információk:
Siemens RCR114.1 Adatlap
