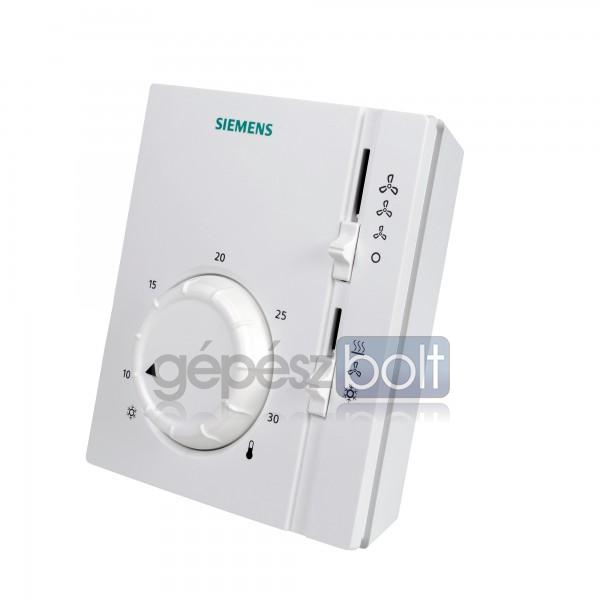

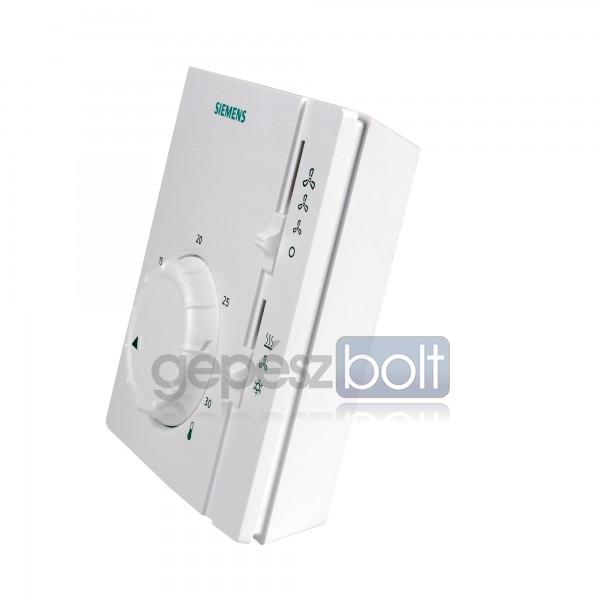

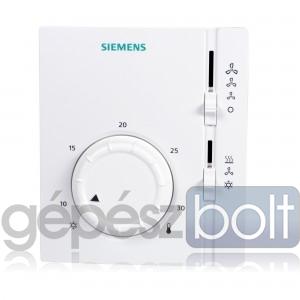

Siemens RAB11.1 mechanikus fancoil termosztát

RAB11.1

Electromechanikus helyiséghőmérséklet szabályozó
2-csöves fan-coil-okhoz
Hűtési vagy hűtési alkalmazások
3-fokozatú ventilátor fokozat kapcsoló
Manuális vagy automatikus ventilátor szabályozás



Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

14 370 Ft

Tulajdonságok

Tápellátás Tápellátást nem igényel
Időprogram Nincs
Rádiófrekvenciás Nem
Szabályozási jelleg Ki/Be

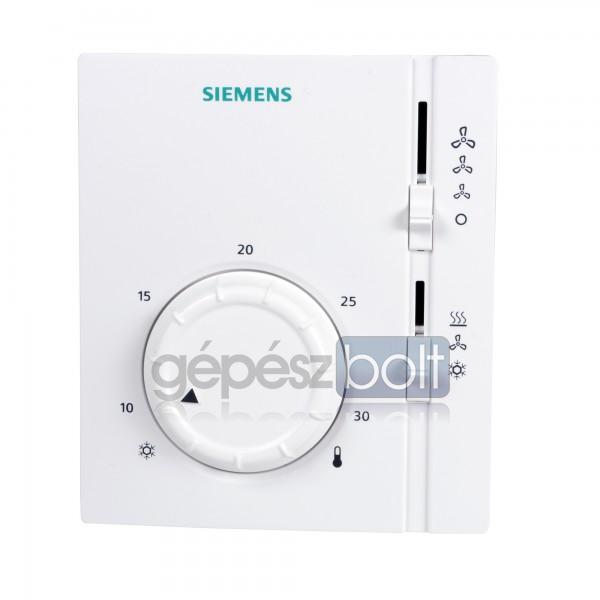

Felhasználói felület Forgatógomb
LCD kijelző Nincs
Falba süllyeszthető Nem

Leírás

RAB11.1 mechanikus fancoil termosztát

Electromechanikus helyiséghőmérséklet szabályozó 2-csöves fan-coil-okhoz.
Hűtési vagy hűtési alkalmazások
Fűtési vagy hűtési mód kiválasztó kapcsoló
3-fokozatú ventilátor fokozat kapcsoló
Manuális vagy automatikus ventilátor szabályozás párhuzamosan a szelep működtetése mellett, az eszköz belsejében beállítható.
Szellőzés funkció

Tipikus felhasználások:
• Közületi épületek
• Lakóépületek
• Ipari létesítmények

Az alábbi eszközökkel összekapcsolva:
− zónaszelepek
− termikus szelepek
− ventilátorok

Ventilátor sebessége:
Kétféle lehetőség van a ventilátor sebességének szabályozására:
a) Manuálisan a termosztát 3-sebességű fokozatkapcsolójával folyamatos működés esetében.

b) Automatikusan a termosztát üzemállapotának megfelelő ventilátorsebességgel. Ehhez a kívánt termosztát működésnek megfelelően kell a „jumper"-eket elhelyezni (megelőzően még az üzembehelyezéskor). Az RAB10-nél a nyomtatott áramkörön kétféle állásban lehet a „jumper"-eket elhelyezni:
SR1: Folyamatos működés beállított sebességgel
SR2: A ventilátor csak a szeleppel együtt kapcsol be.

A fűtési vagy hűtési mód a készülék előlapján található tolókapcsolóval kiválasztható.
Amikor a szellőzés funkció van kiválasztva az eszköz előlapján található üzemmód választó tolókapcsolóval, a fűtési és hűtési kontaktus folyamatosan nyitva van és csak a ventilátor működik a beállított sebességgel.

Jellemző

Érték

Működtető feszültség

AC 230 V

Frekvencia

50/60 Hz

Környezeti hőmérséklet, működés

0…50 °C

Állítási tartomány

8…30 °C

Kapcsolási különbség

1 K

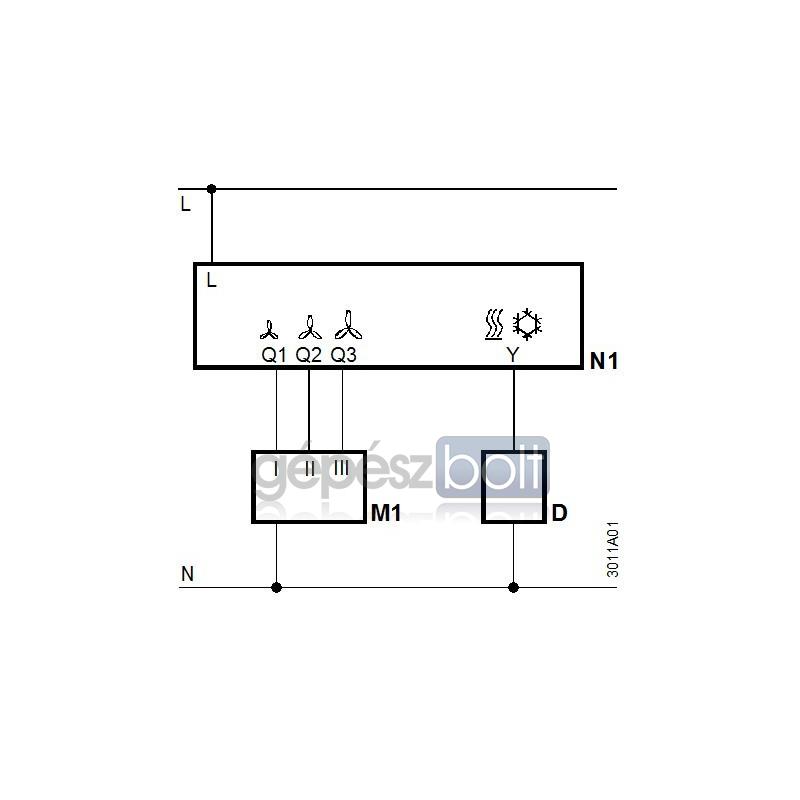

Relé kimenetek

Ventilátor: 4-állású kapcsoló N.O. kontaktussal , Szelep: N.O. kontaktus

Relé kimenetek száma

4

Relé kimenet, kapcsolási feszültség

AC 250 V

Relé kimenet, kapcsolási áramerősség

0.2…6 (2) A

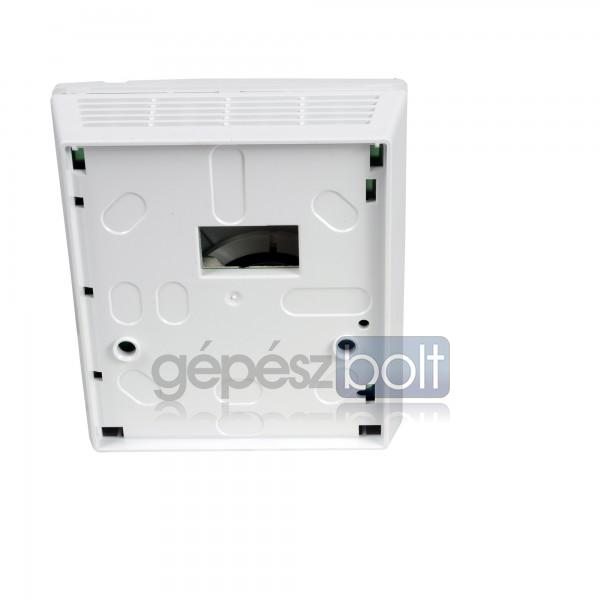

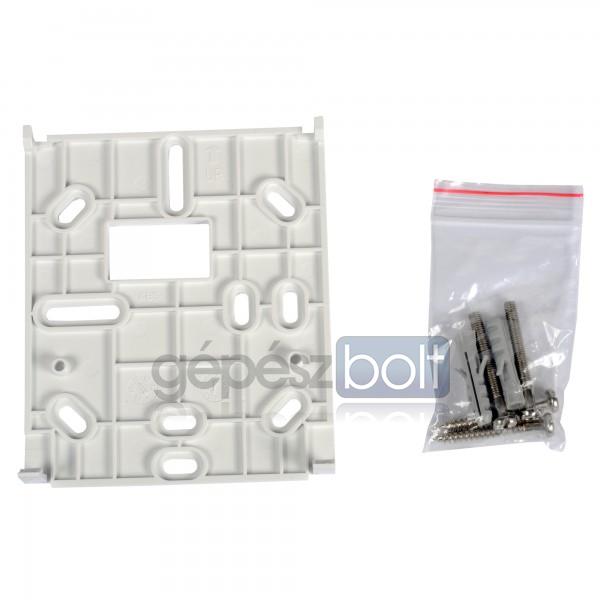

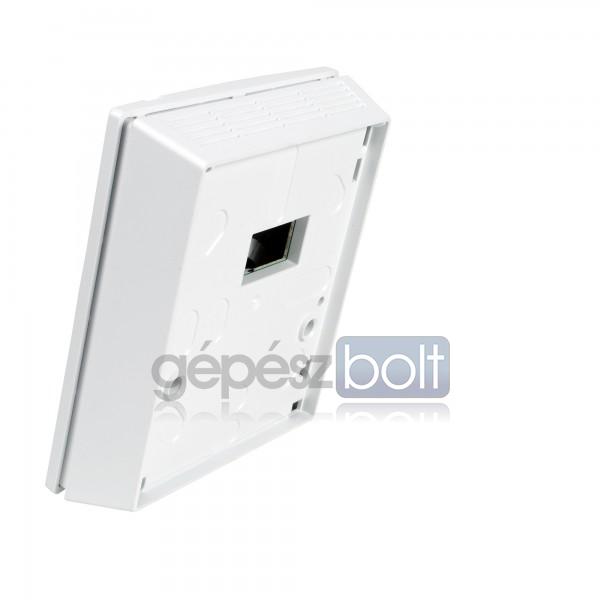

Rögzítés típusa

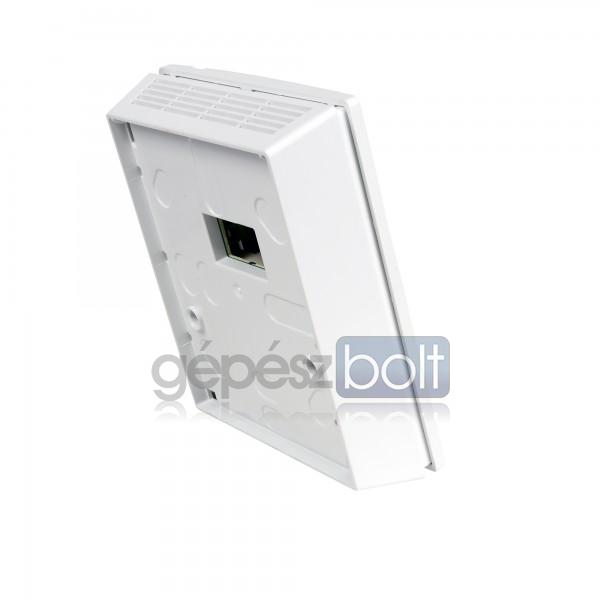

Fali szerelés csavarokkal

Védettség

IP30

Méretek (SZ x Ma x Mé)

97 x 113 x 43 mm

RAB11 Adatlap letöltése (pdf)
