Siemens VWG41.. 6-járatú szabályozó golyóscsap Nagyítás

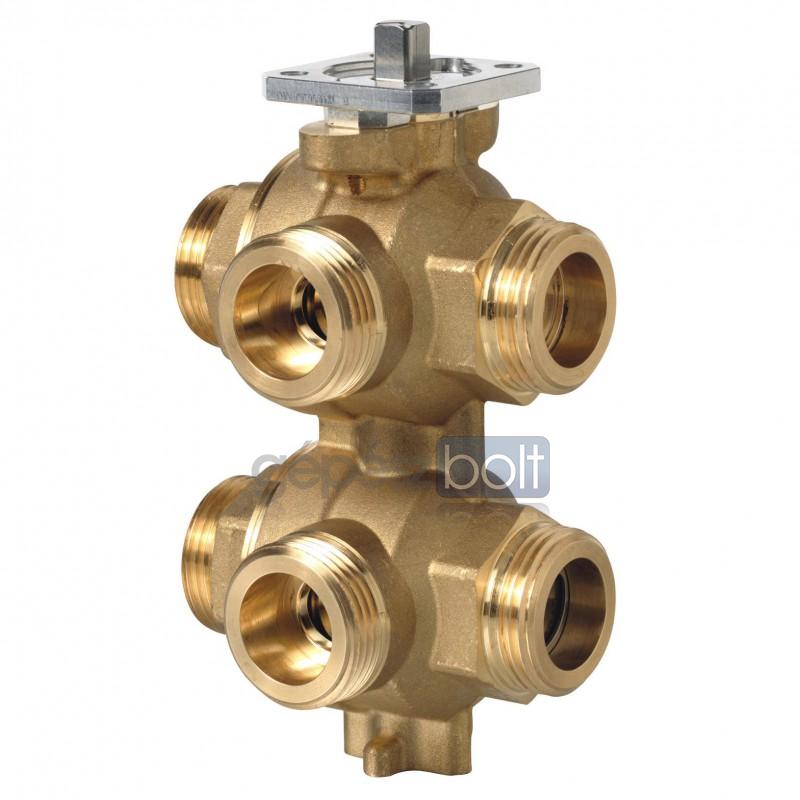

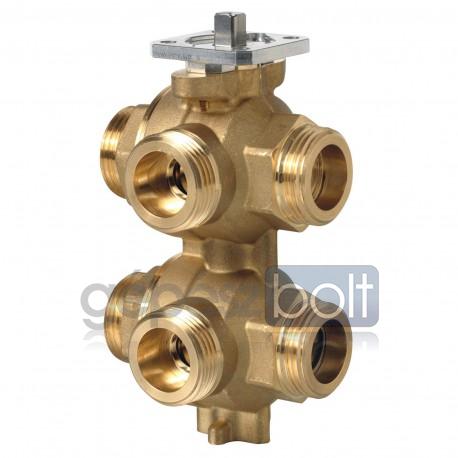

Siemens VWG41.20-1.0-1.6 6-járatú szabályozó golyóscsap külső menetes csatlakozással

VWG41.20-1.0-1.6

  • 6-járatú szabályozó golyóscsapok, PN 16, külső menetes csatlakozással.
  • Golyóscsap teste melegen sajtolt rézből CW617N
  • DN 20
  • kvs bal: 1.0 m³/h, kvs jobb: 1.6 m³/h
  • Lapos tömítés, külső menetes G..B csatlakozás, ISO 228-1-szerint
  • ALN..B csatlakozó szettek külső menettel ISO 228-1-szerint
  • ALN..B csatlakozó szettek belső menettel ISO 7-1-szerint
  • Szigetelő gallér PPE-ből, halogén-mentes kivitelben

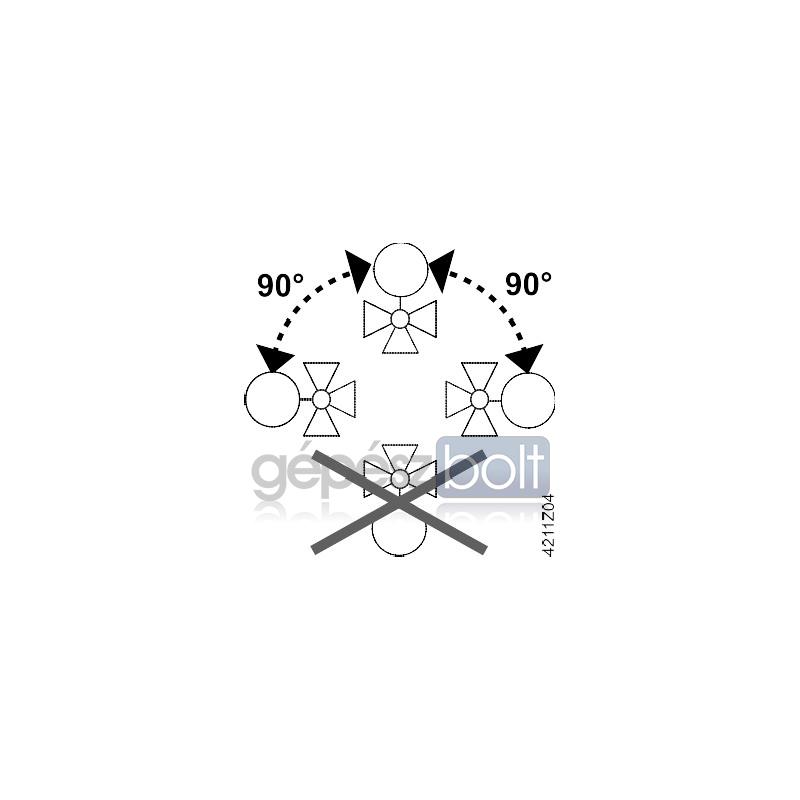

  • 90° elfordulási szög
  • VWG.41.20.. és VWG41.10.. felszerelhető GDB..9E.. rugós visszatérítés nélküli elektromotoros forgatómotorral
  • VWG41.10.. szintén felszerelhető GSD..9E.. rugós visszatérítés nélküli elektromotoros forgatómotorral

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

65 127 Ft

Leírás

Felhasználás:

  • Felhasználható fűtött/hűtött mennyezetekhez szabályozó golyóscsapként.
  • Zárt körökhöz (lásd kavitáció).
  • Gazdaságos: Csak egy szelep és szelepmozgató szükséges a fűtött és hűtött mennyezet szabályozására.
  • Rugalmas: Különféle csatlakozások alkalmazhatók a külső menetnek köszönhetően.
  • Egyszerű: A „gallér”, előre sajtolva a forgatómotorra, lehetővé teszi a szeleptest és a forgatómotor szerszám nélküli egyszerű és gyors összeszerelését.

Szerelés:
A golyóscsap és a forgatómotor könnyen összeépíthető; a művelet az építés helyszínén elvégezhető. Nincs szükség speciális szerszámra vagy eszközre. A golyóscsap a A6V10564501 számú szerelési leírással kerül szállításra.

Karbantartás:
A VWG41.. 6-járatú szabályozó golyóscsapok karbantartás mentes szerelvények.

További információk:
Siemens VWG41 Adatlap
Siemens VWG41 Szerelési utasítás

Típus táblázat:

Típus

Rendelési szám

DN

kvs bal

kvs jobb

Fittingek

[m³/h]

[m³/h]

15

20

25

VWG41.10-0.25-0.4

S55230-V158

10

0.25

0.4

X

-

-

VWG41.10-0.25-0.65

S55230-V159

0.25

0.65

X

-

-

VWG41.10-0.25-1.0

S55230-V160

0.25

1

X

-

-

VWG41.10-0.4-0.65

S55230-V161

0.4

0.65

X

-

-

VWG41.10-0.4-1.0

S55230-V162

0.4

1

X

-

-

VWG41.10-0.4-1.3

S55230-V163

0.4

1.3

X

-

-

VWG41.10-0.4-1.6

S55230-V164

0.4

1.6

X

-

-

VWG41.10-0.65-1.0

S55230-V165

0.65

1

X

-

-

VWG41.10-0.65-1.3

S55230-V166

0.65

1.3

X

-

-

VWG41.10-0.65-1.6

S55230-V167

0.65

1.6

X

-

-

VWG41.10-1.0-1.3

S55230-V168

1

1.3

X

-

-

VWG41.10-1.0-1.6

S55230-V169

1

1.6

X

-

-

VWG41.10-1.0-1.9

S55230-V170

1

1.9

X

-

-

VWG41.10-1.3-1.6

S55230-V171

1.3

1.6

X

-

-

VWG41.10-1.3-1.9

S55230-V172

1.3

1.9

X

-

-

VWG41.10-1.6-1.9

S55230-V173

1.6

1.9

X

-

-

VWG41.10-1.9-1.9

S55230-V174

1.9

1.9

X

-

-

VWG41.20-0.25-0.4

S55230-V142

20

0.25

0.4

X

X

X

VWG41.20-0.25-0.65

S55230-V143

0.25

0.65

X

X

X

VWG41.20-0.25-1.0

S55230-V144

0.25

1

X

X

X

VWG41.20-0.4-1.0

S55230-V145

0.4

1

X

X

X

VWG41.20-0.4-1.3

S55230-V146

0.4

1.3

X

X

X

VWG41.20-0.4-1.6

S55230-V147

0.4

1.6

X

X

X

VWG41.20-0.65-1.0

S55230-V148

0.65

1

X

X

X

VWG41.20-0.65-1.6

S55230-V149

0.65

1.6

X

X

X

VWG41.20-0.65-2.5

S55230-V150

0.65

2.5

-1)

X

X

VWG41.20-1.0-1.6

S55230-V151

1

1.6

X

X

X

VWG41.20-1.0-2.5

S55230-V152

1

2.5

-1)

X

X

VWG41.20-1.6-2.5

S55230-V153

1.6

2.5

-1)

X

X

VWG41.20-1.6-3.45

S55230-V154

1.6

3.45

-1)

X

X

VWG41.20-2.5-3.45

S55230-V155

2.5

3.45

-1)

X

X

VWG41.20-2.5-4.25

S55230-V156

2.5

4.25

-1)

-1)

-1)

VWG41.20-4.25-4.25

S55230-V157

4.25

4.25

-1)

-1)

-1)
