Siemens STA63 Termoelektromos szelepmozgató motor AC 24 V DC 0…10 V

STA63

  • Radiátor szelepek  VDN.., VEN.. és VUN..
  • Kis szelepek  VD1..CLC, V..P47..
  • Zónaszelepek  V..I46..
  • Kombi szelepek  VPP46.., VPI46..
  • MiniKombi Szelepek (MCV) VPD.. és VPE..

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

7 468 Ft

Tulajdonságok

Vezérlőjel 0-10 V
Működtető feszültség AC 24V
Rugós visszatérítés Van
Futásidő 0 - 30 sec

Leírás

  • Működtető feszültség: AC 24 V
  • Vezérlőjel: DC 0…10 V
  • 100 N állítóerő, (változatok FHD-hez 990 N állítóerővel)

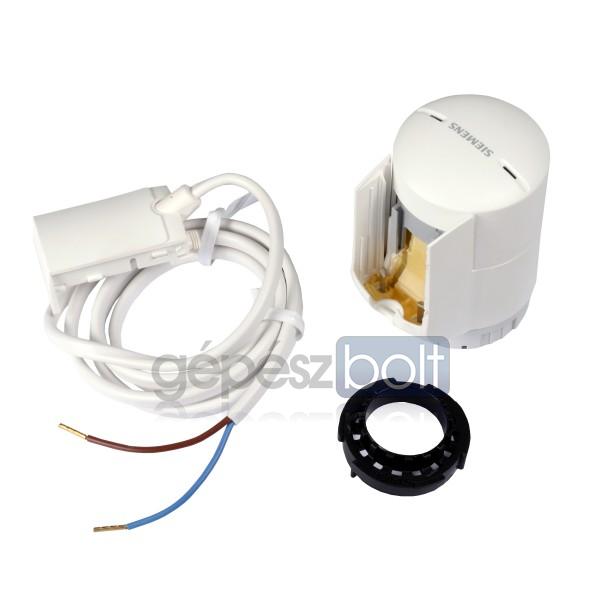

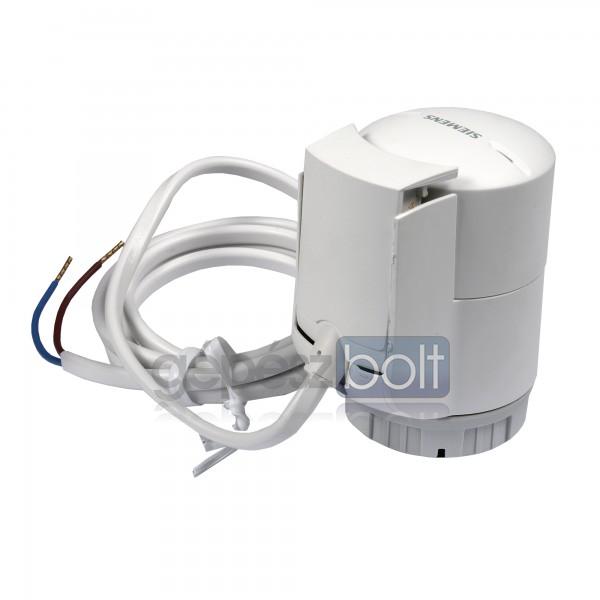

  • Standard kivitel 1 m csatlakozó kábellel
  • Lehetséges több szelepmozgató párhuzamos kapcsolása szinkron működéshez
  • 270° -ban látható pozíció kijelzés
  • Szerelés egy speciális rögzítőtárcsa (bajonet) alkalmazásával
  • Adapter másik gyártó szelepeire való szereléshez
  • Lopás elleni védelemmel ellátható: AL431 lopásvédő burkolat(külön rendelhető)
  • Zárási távolság automatikus adaptációja
  • Védettség: IP54
  • Robusztus, karbantartás-mentes, zajtalan működésű
  • Futásidő: 30 s
  • Alaphelyzeti állapot: NC
  • Csatlakozás: M30 x 1.5

Szelepmozgató működése

Az STA.. és STP.. termoelektromos szelepmozgatók hangtalan működésűek és karbantartásmentesek. Amikor a vezérlőjel megérkezik a szelepmozgatóhoz, a fűtőelem hőmérséklete emelkedni kezd, amelynek a hatására tágulóelem kitágul. Ez az elmozdulás továbbítódik a felszerelt szelephez.
A szelep a kb. 1 perces előfűtési időszak után nyitni kezd, ha a fűtő elem hideg állapotában került bekapcsolásra, és a maximális szelepszárelmozdulását kb. további 2.5 perc (230 V) vagy 3 perc (24 V) után éri el. Kikapcsolás után, a tágulóelem hűlni kezd és a szelep a rugó hatására zár le.

Ez az alábbi hatásokkal jár a:

A szelepmozgató szára visszahúzódik, és a radiátor szelep a saját rugója hatására nyit ki. A szelepmozgató szára a feszültség megsz ű nésének hatására kitolódik és a radiátor szelep lezár.
