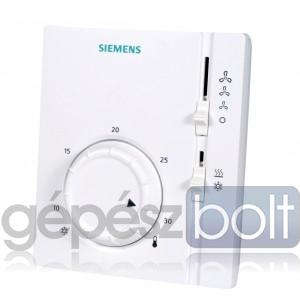

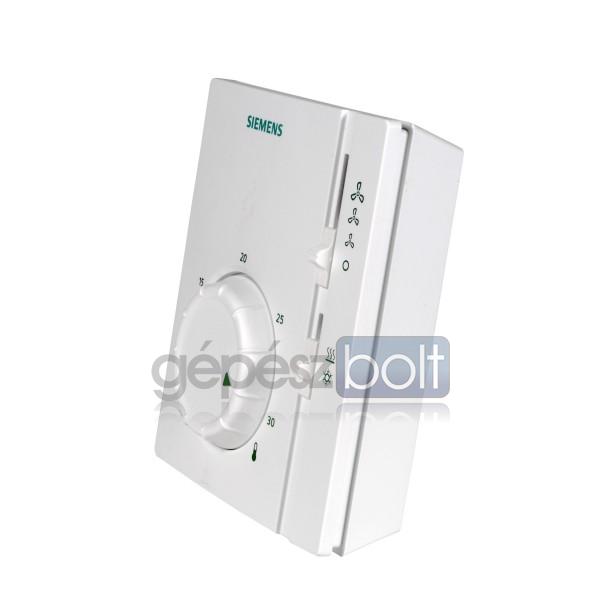

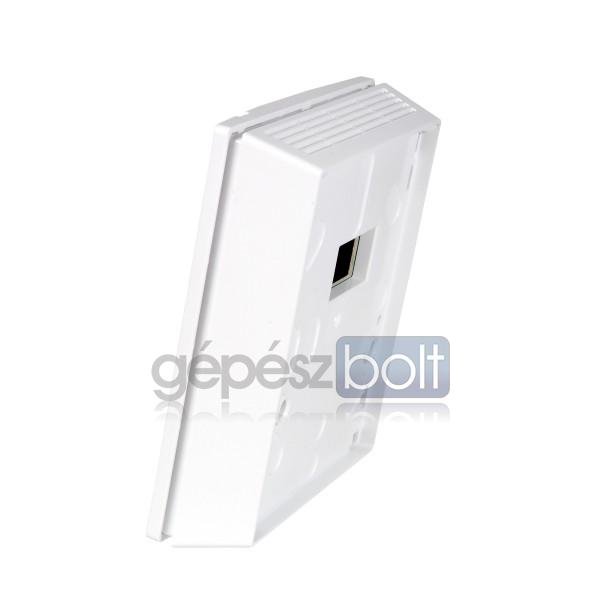

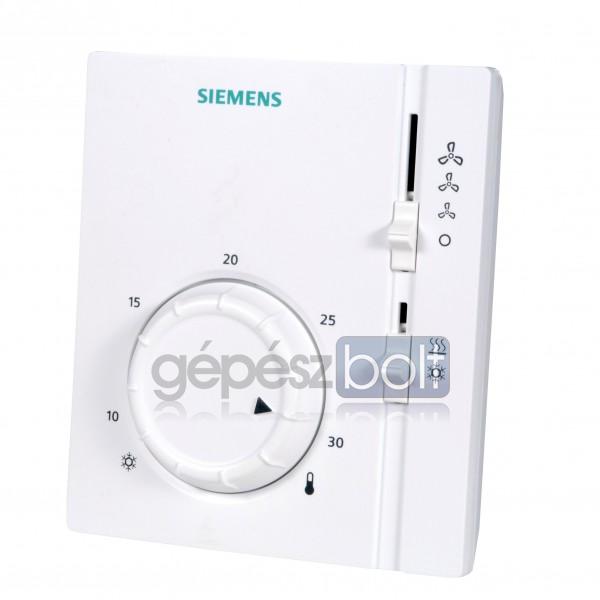

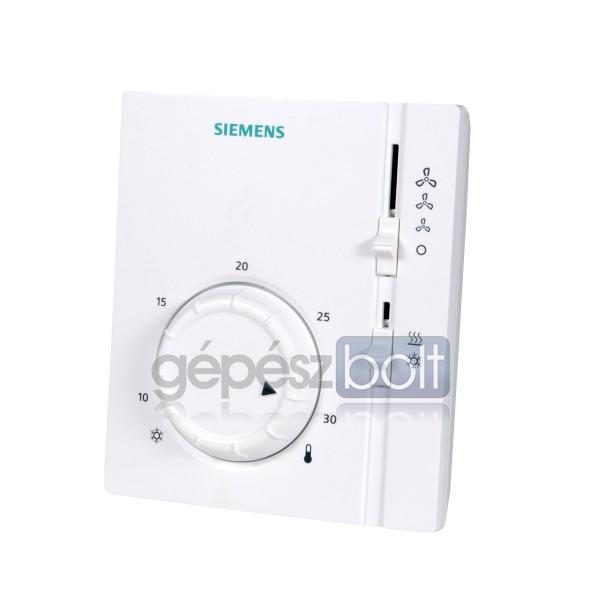

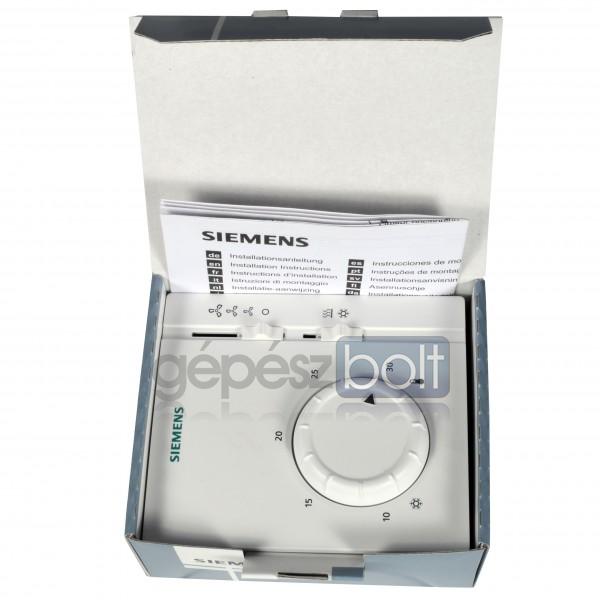

Siemens RAB31 mechanikus fan-coil termosztát

RAB31

Helyiségtermosztát kézi fűtés / hűtés átkapcsolóval
2-pont szabályozás
Kézi 3-fokozatú ventilátor kapcsoló
4-csöves fan coil rendszerekhez
ON/OFF (BE/KI) szabályozó kimenet

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 6 darab

13 825 Ft

Tulajdonságok

Tápellátás Tápellátást nem igényel
Időprogram Nincs
Rádiófrekvenciás Nem
Szabályozási jelleg Ki/Be
Felhasználói felület Forgatógomb
LCD kijelző Nincs
Falba süllyeszthető Nem

Leírás

RAB31 mechanikus fan-coil termosztát

Helyiségtermosztát kézi fűtés / hűtés átkapcsolóval
2-pont szabályozás
Kézi 3-fokozatú ventilátor kapcsoló
4-csöves fan coil rendszerekhez
ON/OFF (BE/KI) szabályozó kimenet

Tipikus felhasználások:
• Közületi épületek
• Lakóépületek
• Ipari létesítmények

Az alábbi eszközökkel összekapcsolva:
− zónaszelepek
− termikus szelepek
− ventilátorok

Átváltási funkció, fűtés vagy hűtés (egy külső jelre)
Manuális vagy automatikus ventilátor szabályozás párhuzamosan a fűtési/hűtési móddal, az eszköz belsejében beállítható

Kétféle lehetőség van a ventilátor sebességének beállítására:

  1. a) Manuálisan a termosztát 3-sebességű fokozatkapcsolójával folyamatos működés mellett.

b) Automatikusan a termosztát üzemállapotának megfelelő ventilátorsebességgel. Ehhez a kívánt termosztát működésnek megfelelően kell a „jumper"-eket elhelyezni (megelőzően még az üzembehelyezéskor). A nyomtatott áramkörön kétféle állásban lehet a „jumper"-eket elhelyezni:
SR1: Folyamatos ventilátor működés a beállított sebességgel
SR2: A ventilátor hűtési vagy fűtés szeleppel együtt kapcsol be a kapcsoló állásának a függvényben.

Beállítás:
A kívánt hőmérsékleti érték a készülék előlapján található forgatógombbal beállítható. A hőmérséklet állítási tartomány a termosztát burkolata alatt található mechanikus kor-látozó segítségével lecsökkenthető.

Karbantartás:
A készülék karbantartást nem igényel.

Jellemző

Érték

Működtető feszültség

AC 230 V

Frekvencia

50/60 Hz

Környezeti hőmérséklet, működés

0…50 °C

Állítási tartomány

8…30 °C

Kapcsolási különbség

1 K

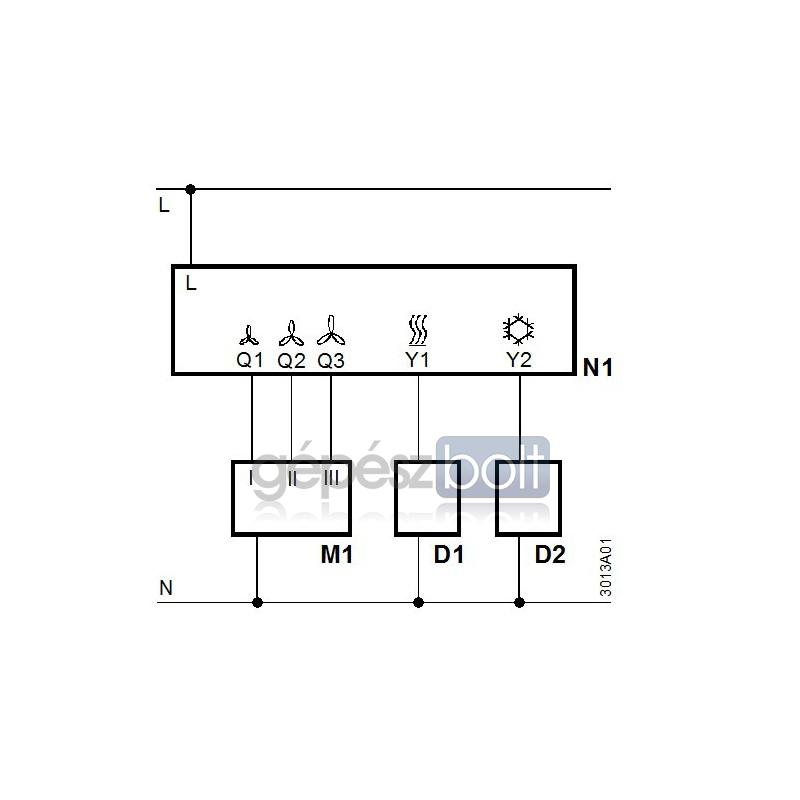

Relé kimenetek

Ventilátor: 4-állású kapcsoló N.O. kontaktussal , Szelep: N.O. kontaktus

Relé kimenetek száma

5

Relé kimenet, kapcsolási feszültség

AC 250 V

Relé kimenet, kapcsolási áramerősség

0.2…6 (2) A

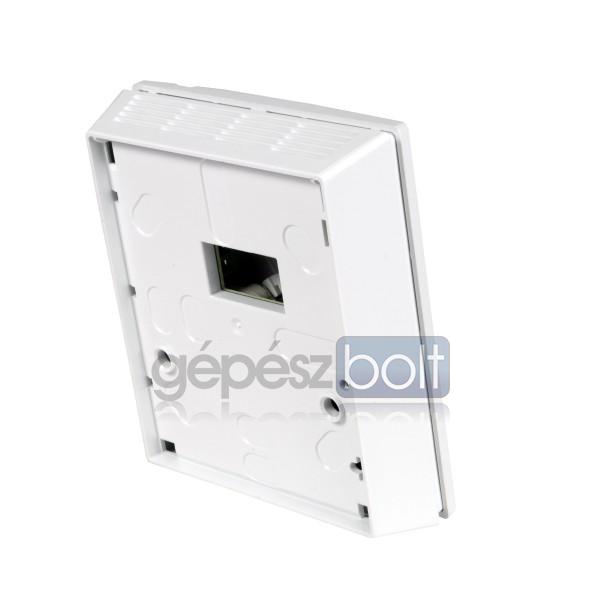

Rögzítés típusa

Fali szerelés csavarokkal

Védettség

IP30

Méretek (SZ x Ma x Mé)

97 x 113 x 43 mm

RAB31 Adatlap letöltése (pdf)
