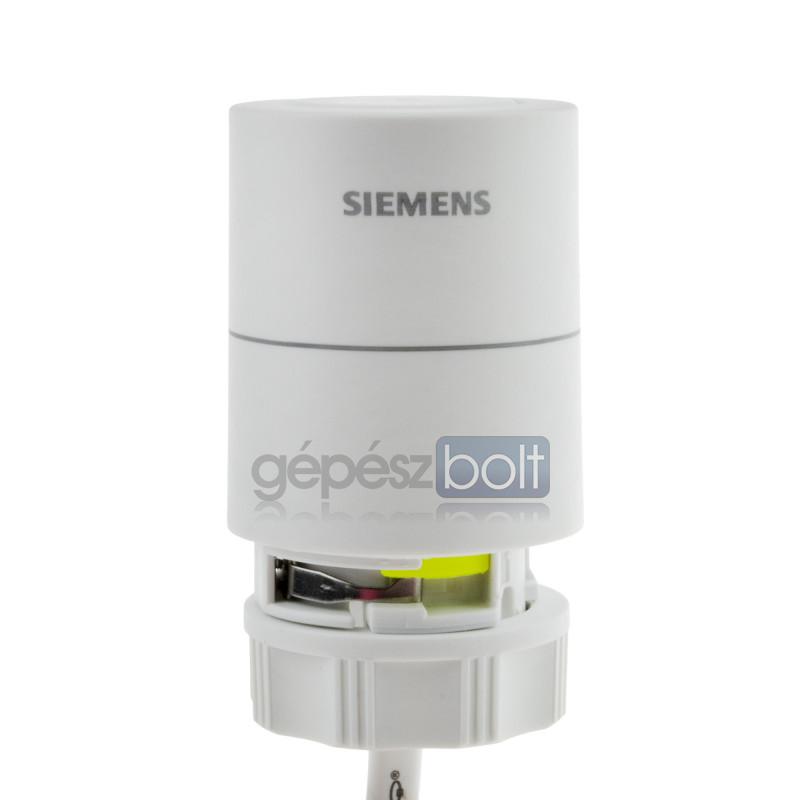

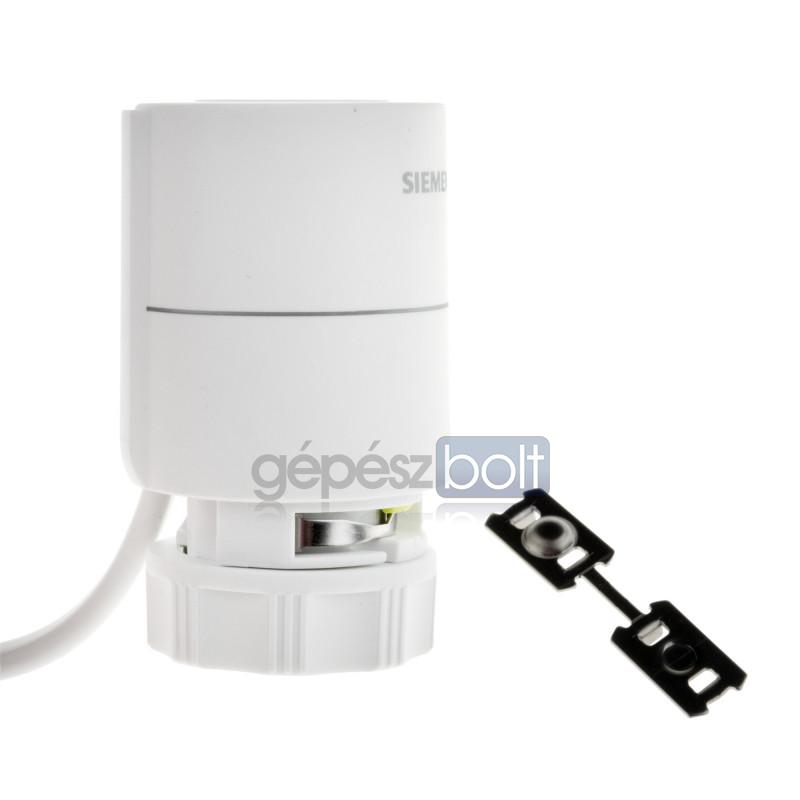

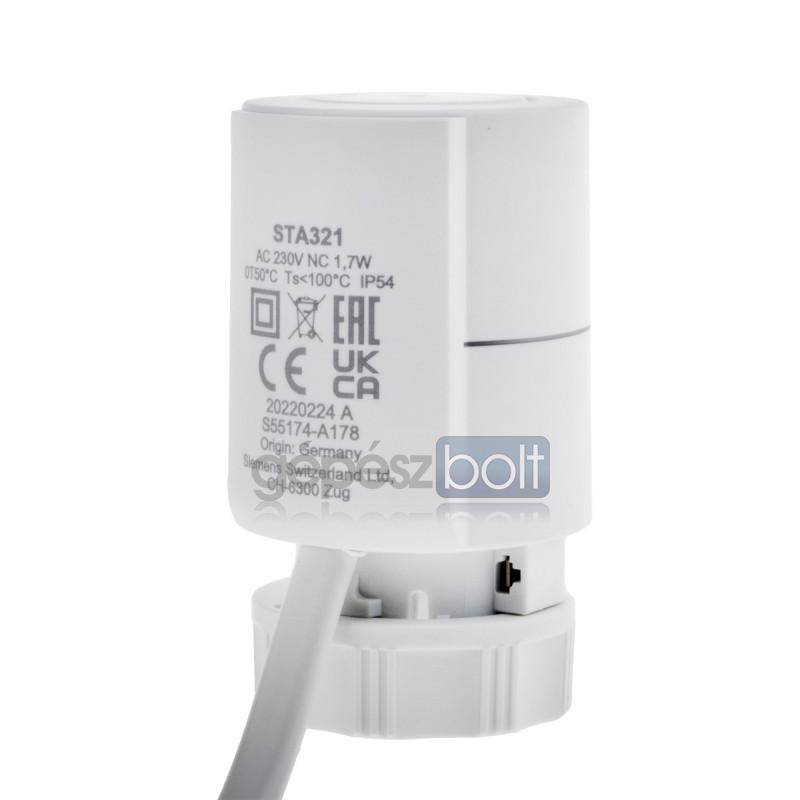

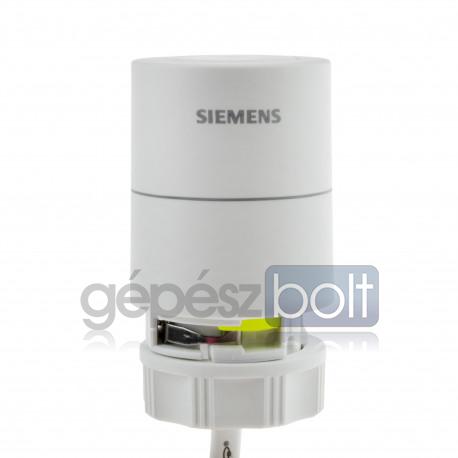

Siemens STA321 termoelektromos szelepmozgató, AC 230V, NC, 1m kábel hossz (STA23 utódja)

STA321

Radiátorszelepekhez, kis szelepekhez és PICV szelepekhez
● ST..321.. AC 230 V működtető feszültség
● 110 N állítóerő

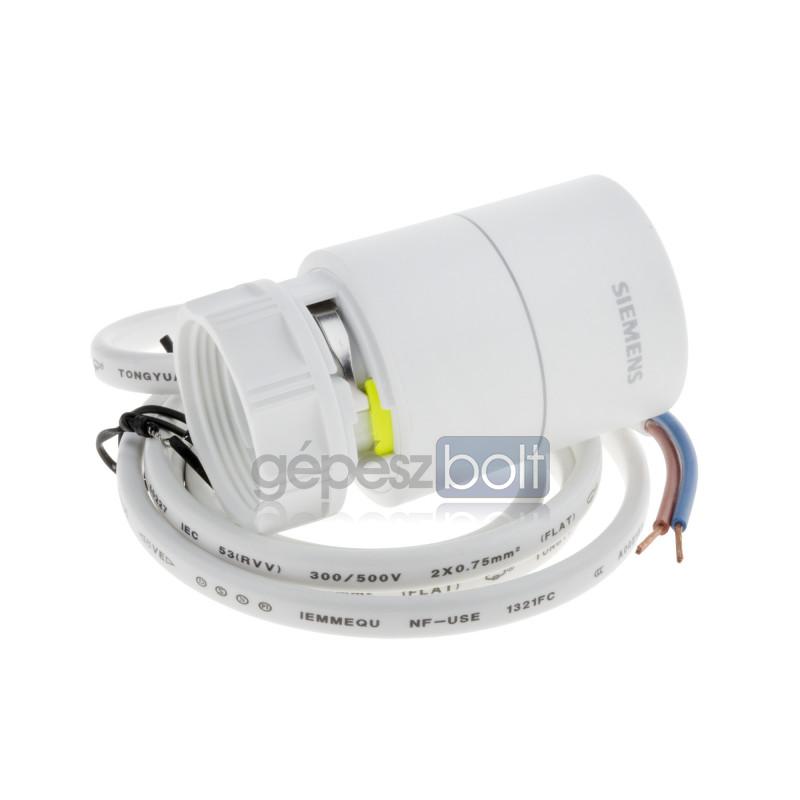

● 1 m kábellel

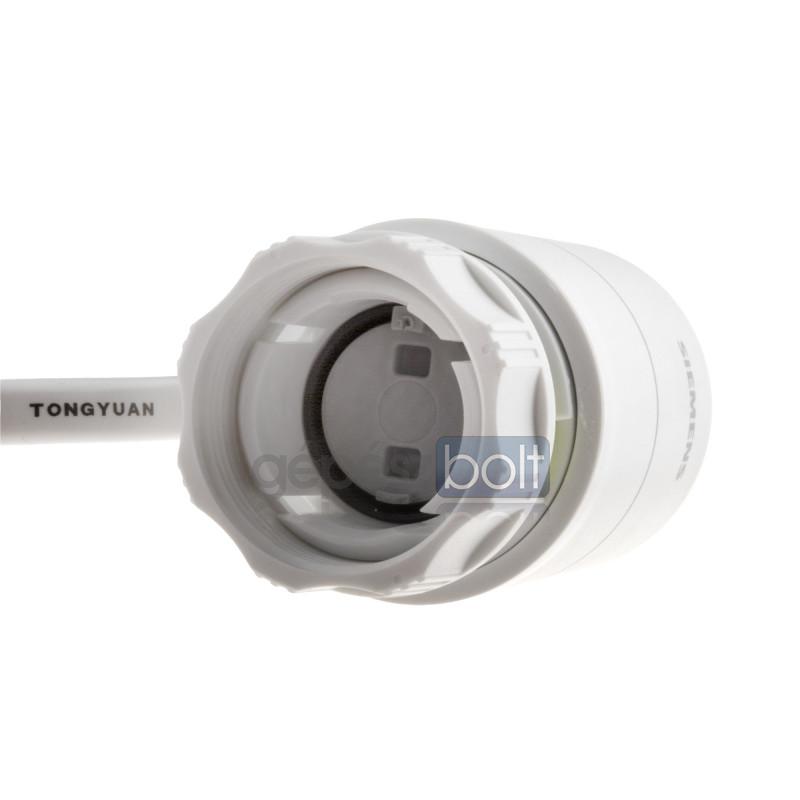

● Közvetlen rögzítés a szelepre M30x1.5 mm csatlakozással
● Zárási távolság 10.8 mm (NC)
● IP54 burkolat védettség
● Termikus tágulóelem betét
● Kis erőszükséglet a szelepre történő rögzítéshez az „Első-nyitás” funkciónak
köszönhetően
● Robusztus, karbantartás mentes konstrukció
● Szennyeződés elleni védettség, II-es osztály
● ST..321.. Névleges impulzusfeszültség: 2500 V

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 24 darab

7 775 Ft

Tulajdonságok

Vezérlőjel 2 pont
Működtető feszültség AC 230V
Rugós visszatérítés Van
Futásidő Termoelektromos (több perc)

Leírás

Felhasználás

● Belső terekben történő felhasználáshoz
● Az alábbi Siemens szelepekhez:
– Radiátorszelepek: VDN.., VEN.., VUN..
– Kis szelepek: VD1..CLC.., VVP47.., VXP47.., VMP47..
– Zónaszelepek: VVI46.., VXI46..
– PICV: VPP46.., VPI46.., VQP46.., VQI46..
– MiniKombiSzelepek (MCV): VPD.., VPE.., VPU..
● Másik gyártók szelepeihez:
– Közvetlenül felszerelhető:
Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop
– Adapterrel felszerelhető: Lásd Kiegészítők

Szelepmozgató működése


Az STA.. és STP.. termoelektromos szelepmozgatók hangtalan működésűek és karbantartás-mentesek szerelvények.
Amikor a vezérlőjel megérkezik a szelepmozgatóhoz, a fűtőelem hőmérséklete emelkedni kezd, amelynek a hatására tágulóelem kitágul. Ez az elmozdulás továbbítódik a csatlakoztatott szelep tengelyéhez. A szelep egy kb. 1,5 perces előfűtés után kezd kinyitni – ha a fűtőelem hidegen kerül bekapcsolásra (helyiség hőmérséklet), és a maximális nyitottságot kb. újabb 2 perc (AC 230 V) vagy 3 perc (AC/DC 24 V) után éri el. A táfeszültség kikapcsolása után, a tágulóelem lehűl és a szelep a mozgató rugójának hatására zár le.

Első nyitás funkció


Az NC változatok rendelkeznek egy Első nyitás funkcióval, amely szállítási állapotban aktiválva van. Az Első nyitás funkció arra szolgál, hogy a mozgatót kis erővel lehessen a szelepre szerelni, és az üzembe helyezés előtt át lehessen öblíteni a rendszert. Az Első nyitás funkció az első működtetéskor kikapcsol, és a mozgató innentől rendeltetésszerűen nyit és zár. Az első nyitás funkció újra aktiválásához (pl. leszerelés előtt) a mozgatót csavarhúzóval nyitott helyzetbe kell állítani, vagy a feszültség alatt álló nyitott állapotban lévő mozgatót kell itt reteszelni (lásd a szerelési útmutatót).
