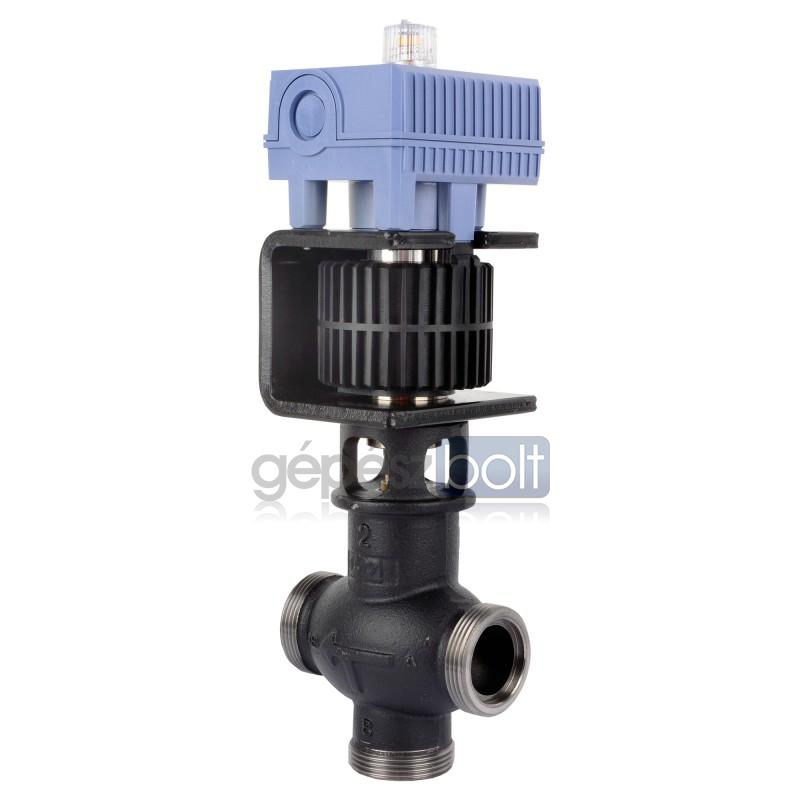

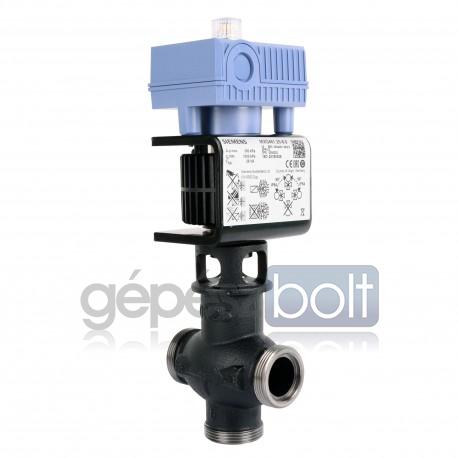

Siemens MXG461.15-0.6 Magnetikus szelep DN 15 kvs 0.6

MXG461.15-0.6

DN 15
kvs = 0.6,
csatlakozás: G1",
javasolt hollandi: ALG153

Bővebb leírás

Termék elérhetőség: Megrendelésre, várható kiszállítás 5 munkanap

312 285 Ft

Leírás

Siemens MXG461.15-0.6 magnetikus szelep

DN 15
kvs = 0.6,
csatlakozás: G1",
javasolt hollandi: ALG153

Kétutú menetes szabályozószelep mágneses állítómotorral, beépített rugós visszatérítéssel.
Elektromos megtáplálás: AC 24V.
Szabályozó jel: DC 0/2...10V vagy DC 4...20mA.
PN16 nyomásosztály.
Közeghőmérséklet: +1...+130°C.
Megengedett közeg: víz, max. 50% víz-glikol keverék.
Futásidő < 2s.
Szelepállás visszajelzés: DC 0...10V.
Szeleptest anyaga: EN-GJL-250 szürke öntvény.
Jelleggörbe: egyenszázalékos vagy lineáris.
A bypass ág lefenekelésével a szelep egyutú szeleppé alakítható át.
Csak keverő alkalmazásban használható!

Miért egyedülállóak a magnetikus szelepek? A magnetikus szelepek igen precíz, mágneses elven működő motorral összeépítve kerülnek forgalomba. Szelepszárelmozdulásuk mindössze 2.5mm, de ezt a hosszt a motor ezer lépésre képes felosztani! A magnetikus motornak köszönhetően a szelep 1 másodpercen belül áll be a kívánt pozícióba, így a leggyorsabb reagálású motoros szelep a piacon!



Jellemző

Érték

PN osztály

PN 16

Működtető feszültség

AC 24 V

Energia felhasználás

29 VA

Vezérlőjel

DC 0...10 V, DC 2...10 V, DC 4...20 mA

Futásidő

<2 s

Rugóvisszatérítési funkció

A->AB zárva

Pozíció visszajelzés

DC 0...10 V

Védettség

IP54

Környezeti hőmérséklet, működés

-5...45 °C

Szerelési hely

Függőleges

Engedélyezett működési nyomás

1000 kPa

Folyási ráta

A -> AB: 0...0.02 %-a a
kvsértéknek B -> AB: 0...0.2 %

Közeg hőmérséklet

1...130 °C

Szelep karakterisztika

Egyenszázalékos , Lineáris

Szelepeszár elmozdulás DeltaH/H100

1:1000

Szeleptest anyaga

Öntöttvas EN-GJL-250

Belső rész anyaga

CrNi acél/sárgaréz

Deltapmax

300 kPa

Deltaps

300 kPa

DN

15

kvs

0.6 m3/h

Csatlakozó menet

G 1 B "
