Siemens VDN120 egyenes termosztatikus radiátorszelep Nagyítás

Siemens VDN120 egyenes termosztatikus radiátorszelep

VDN120


egyenes termosztatikus radiátor szelep
nikkelezett sárgaréz test
3/4" DN20
kv=0.31-1.41

Bővebb leírás

Termék elérhetőség: Készleten, várható kiszállítás 1-2 munkanap

Raktáron található mennyiség: 16 darab

5 083 Ft

Leírás

Leírás:
Előbeállítható kivitel

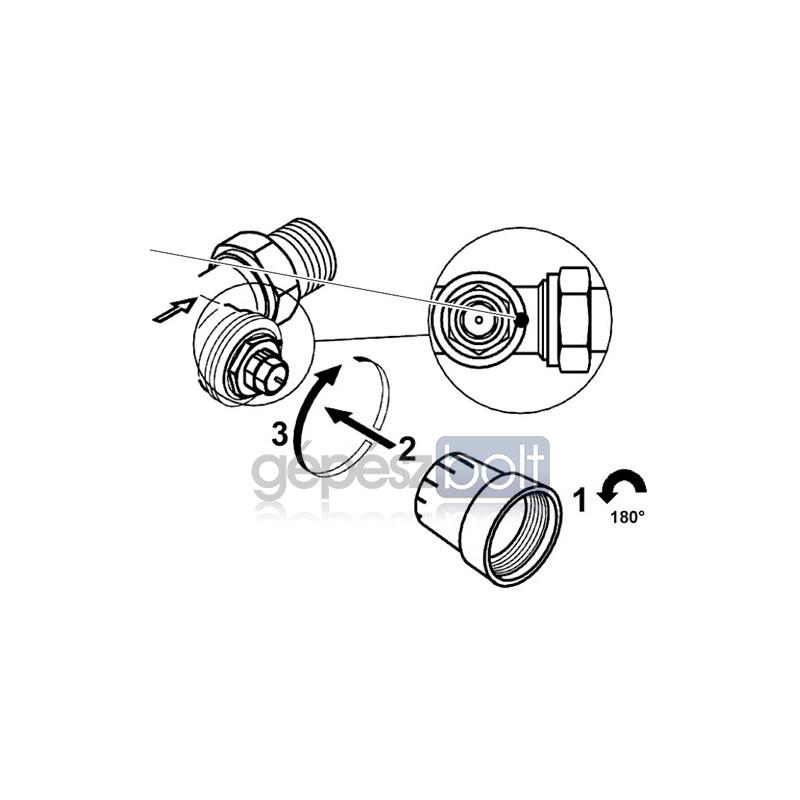

az előbeállítás a tartozék védőkupakkal lehetséges
Nikkelezett sárgaréz szeleptest

Alkalmazási terület:
Melegvizes fűtési rendszerekben, helyiséghőmérséklet illetve zóna szabályozására, korlátozására. Alapvetően mindenfajta szobában és helyiségben használható, termosztatikus mozgatóval felszerelve különösen ott, ahol egyéb hőforrások illetve különböző hőmérsékleti szintek előfordulhatnak.



Típus számok egyenes

Típus számok sarok

DN

kv-érték m3/h) beállítási tartomány VDN

kv-érték m3/h) beállítási tartomány VEN

VDN110

VEN110

10

0.09…0.63

0.43

VDN115

VEN115

15

0.10…0.89

0.52

VDN120

VEN120

20

0.31…1.41

0.71

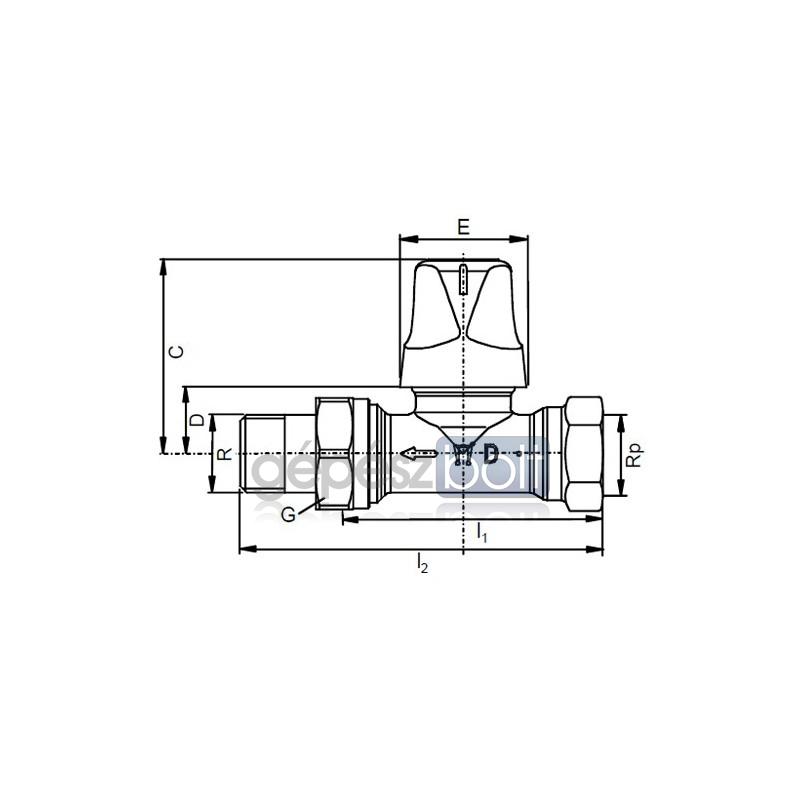

Mérték[mm]

Menet[inch]

Súly

Típus

DN

l1

l2

l3

l4

B

C

D

E

Rp

R

G

[kg]

VDN110

10

59

85







53

18

35

3/8

3/8B

5/8

0.240

VDN115

15

66

95







53

18

35

1/2

1/2B

3/4

0.285

VDN120

20

74

107







53

18

35

3/4

3/4B

1

0.410

VEN110

10





26

52

22

53

18

35

3/8

3/8B

5/8

0.225

VEN115

15





29

58

26

53

18

35

1/2

1/2B

3/4

0.270

VEN120

20





34

66

29

53

18

35

3/4

3/4B

1

0.375



Jellemző

Érték

PN osztály

PN 10

Szelepszár

>1.2 mm

Delta Pmax

60 kPa

delta Pv100

5...20 kPa

Csatlakozó menet

Rp/R 3/4 "

DN

20

kvs

0.31…1.41 m3/h

Kv

0.31…1.41 m3/h

Közeg

Víz/glycol

Közeg hőmérséklet

1...120 °C

Engedélyezett működési nyomás

1000 kPa

Szeleptest anyaga

Nikkelezett sárgaráz Ms58, matt

PDF formátumú letölthető dokumentáció
